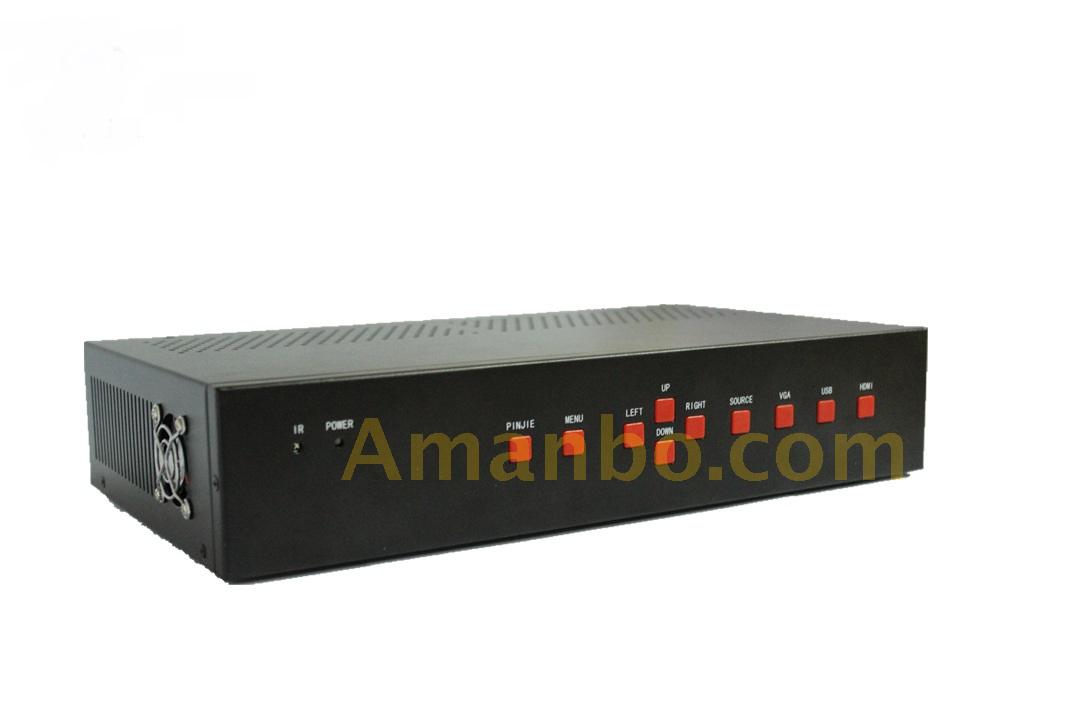

The controller is designed to be a truly in/out modular video wall processor, to capture, AD convert, route, distribute all-format signal to multiple video wall, including LCD TV,DID, DLP, Plasma, etc., while maintaining a true digital signal.

The controller with many different video interfaces, include HDMI, VGA, AV, and it is can decode video (like RMVB), audio (like MP3), Photo (like JPG) by itself through USB interface. Each video with audio can be switched together. Output HDMI interface, the resolution is 1080P or 720P or 1024*768, chosen by user.

 The controller can be controlled by remote controller, button and RS232 serial port.

One-click operation control, no computer software control, signal input port, support LCD TV. Display. 4. 6. 9 sets of ten of the splicing function!

Is suitable for using multiple scene, bar. The conference room. KTV, nightclubs, company showrooms. Home theater. Shops display etc...

4-10 road equipment can customize according to customer's need HDMI output signal, by cascade can be customized wireless stitching. For LCD screen LCD TV ultra narrow edge, projector contour display devices, products using high-resolution processing chip, support 1080 p signal input and output. Composite video at the same time support 1 road. 1 road VGA. 1 road USB. 1 road DVI. 1 HDMI input, all input signals can be switched to the big screen for Mosaic shows, and audio and video synchronization output.

Support any port 180 degrees screen rotation, do side seam on the monitor.

Realization of USB, HDMI, VGA audio and video fast switching;

Fast switching of stitching and stitching pattern;

Regulation of edge masking;

Audio output regulation size;

The adjustment of the brightness, contrast, color saturation and so on;

USB fast forward, the next song, program selection Settings;

All other stitching the processor feature set;

Can support 1 composite video, 1 road VGA, HDMI, DVI, 1 road, 1 USB a total of four road input signal, HDMI and USB interface with audio signal decoding function, composite video and audio interface and VGA signal with corresponding binding, all the input video signal switch can achieve synchronization with audio output

The name of the specification

VGA input

The input interface HD15

Synchronous mode and HV separation, composite sync, green

Pixel clock 165 MHZ

Resolution 640 x480/85 hz to 1920 x / 60 hz

24 bit color depth, 16.77 million colors

HDMI/DVI input

The input interface HDMI1.4 (HDCP1.3) DVI1.0

Resolution support 480 I ~ 1080 p input, support 640 x480 DVI signal / 85 hz to 1600 x / 60 hz

24 bit color depth, 16.77 million colors

Video input

NTSC, PAL and SECAM input format

Automatic identification recognition way

The USB input

Support input interface standard USB 2.0 interface, video, pictures, TXT text format

The output

HDMI output interface support custom 4 and 10 road

The output format digital video and I2S digital audio signal output at the same time

The output resolution 1920 x1080p / 60 hz

The output refresh rate of 60 hz

24 bit color depth, 16.77 million colors

other

RS232 control way, red envelopes, case button of remote control

The power supply DC12V 3 a power adapter

Display unit single support custom 4, 5, 6, 7, 8, 9, 10, cascade stitching quantity is unlimited.

The power consumption of 15 w

Chassis specification

Size TV BOX, 0104:350 mm (long) x50mm (high) x200mm (deep)

TV BOX, 0109:0109 mm (long) x70mm (high) x200mm (deep)

Weight 2.5 Kg

2 x 2 stitching machine in the factory is the default setting is 2 x 2 splicing patterns, stitching machine and at the same time can also through the menu configuration under stitching display mode.

Support two sets of 1 x or 2 x 1 display mode.

Support a set of 1 * 3 + 1 or 3 * 1 + 1 display mode. (+ 1 single piece of screen)

Support a set of 1 x 4 or 4 x 1 display mode.
