产品说明

一、简介

      1、该泵为带有增速箱的自吸离心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
      2、泵工作时需要的动力直接由汽车发动机通过取力器提供。
      3、泵的吸入管路不必安装底阀。具有结构紧凑，操作维护方便，效率高等优点。

二、应用

    洒水车洒水泵广泛用于东风小霸王洒水车，东风多利卡洒水车，东风140洒水车，东风145洒水车，东风153洒水车，东风天锦，东风后双桥洒水车，东风天龙前四后八，程力，合力，成龙威，福田等洒水车。

三、概述

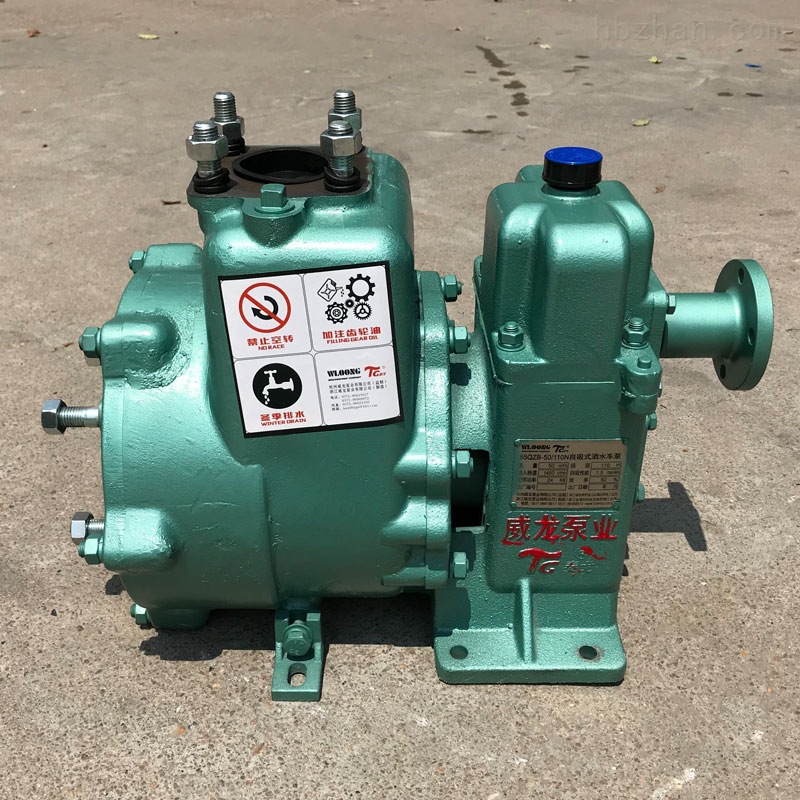

 80QZF60/90型洒水车泵，是本公司最新研制成功的新产品。符合汽车行业标准QC/T29114—93中对泵规定的要求。具有结构合理、自吸性能强、运转平稳可靠、安装维修方便等特点，本产品也可用于输送汽、柴、煤油等石油产品。（订货时说明）

四、安装及使用

（一）安装要求

  1、泵在汽车上安装时，首先把泵两侧的撑脚卸下，泵轴心线与联轴器对准后，将齿轮箱上的四个底脚螺栓拧紧，然后装上两侧的撑脚并拧紧螺栓。

2、泵进出口管路安装时，必须坚固在车身上，泵不能承受进、出口管路的重量和附加力，泵进口管路中应加装过滤网，网孔应小于Φ6mm，以免较大石块和长纤维吸入。

3泵及管路系统安装完毕，应经压力为泵工作压力1.2倍的压力试验，历时3分钟，以证明各处无泄露（进口有真空表时应关闭该路或卸下真空表）。

4、试运转时，泵内应加注满液体，以防止机械密封干摩擦造成损坏。

5、泵送油料时，必须加接地线，将静电导入地下。

(二)使用要求

1、启动前，首先检查齿轮箱内油是否足够。注意：新泵使用一星期后，应放净齿轮油更换新齿轮油。

2、检查泵内是否存有足够的液体；检查放水阀门是否已关闭。

3、打开出口管路阀门少量，开足进口管阀门。

4、泵的吸入管口应浸在液面30cm下，以防空气吸入，吸入管口的滤网也不能太密，更不得堵塞。

5、泵启动后即开始自吸过程，所以必须适当提速使泵达到或略高于额定转速，因为较长时间的低速运行会延长图自吸时间，甚至完不成自吸任务。当出口压力表显赫压力时，即表明泵已开始正常工作。

6、在正常自吸高度内，当泵启动后2分钟还未吸上请立即停止运转水泵，如果泵不漏水则是泵进口管漏气或堵塞，请检查确认，采取相应措施后再运转水泵。

7、泵结束工作时，先逐渐关闭出口管路阀门，再停止原动机。

特别提醒：

     1、泵工作前必须将泵内灌满引水，否则机械密封损坏造成漏水；

   2、气温低于零度时，工作完成后，必须放干泵内水，否则因结冰胀破泵箱体；

3、当水源含有泥沙、杂物取水时应严防泥沙及长纤维吸入损坏机械密封；

4、在正常自吸高度内，泵启动后2分钟，还未出水，请立即停机检查！

5、因上述原因造成损失由用户负责。

为保证泵的良好的自吸性能，必须满足：

 1、泵工作时，泵内的液体存量必须高于泵轴，进品管安装必须高于泵轴中心钱150mm以上。

 2、进口管路系统不得漏气，吸水口必没于水中，防止空气吸入

 3、泵出口应先安装一段不短于180mm直管后，再接弯管。

可能的故障及排除方法
