Specification
| Origin : China,No,led centering gasket,Yes,XML XPL XPG gasket,cree,7,XML XPL XPG gasket,led lamp Cup,PET plastic,Mold opening,ebay,Amazon,AliExpress,Europe,South America,Southeast Asia,North America,Northeast Asia,No,Yes,5050*7 butterfly gasket,3535*7 round gasket,3535*5 butterfly gasket |
| Material : Default |
| Pcs/Carton : N/A | Packing Size/Carton : N/A | Packing Vol/Carton : N/A |
| N.W./Carton : N/A | G.W./Carton : N/A | QTY in 40HQ : N/A |
| QTY in 40GP : N/A | QTY in 20GP : N/A |
Product Introduction
实际使用效果图：使用限位片后，不仅可以居中LED 使灯杯射出来的光斑良好，还可以避免铝制光杯与LED或焊点接触引起的短路现象。
XML专用限位片，非常实用的配件，DIY手电必备品
0.5元所标注价格为一个的价格。
适合手电筒灯头部位安装使用
参数：5*5mm方孔，垫片平台0.8mm，总高1.3mm 直径 16mm
适合安装在XML 封装的LED头部使用。
定位片 直接卡在LED 的四个角上。
定位片上面有7mm 直径的凸起。
适合底孔为 7mm 的 XML光杯使用。

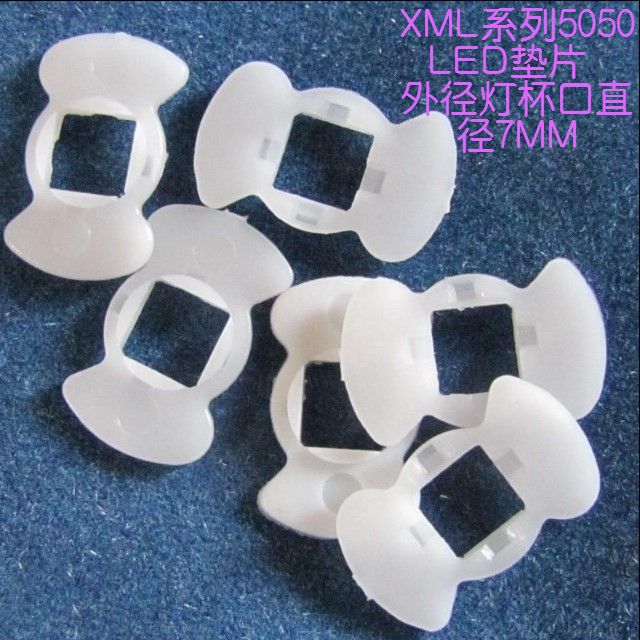

下图为5050*7 XML系列5050LED垫片外径灯杯口直径7MM（XML-T6 U2 U3 L2 ;XMK-T5 XHP50LED等等）

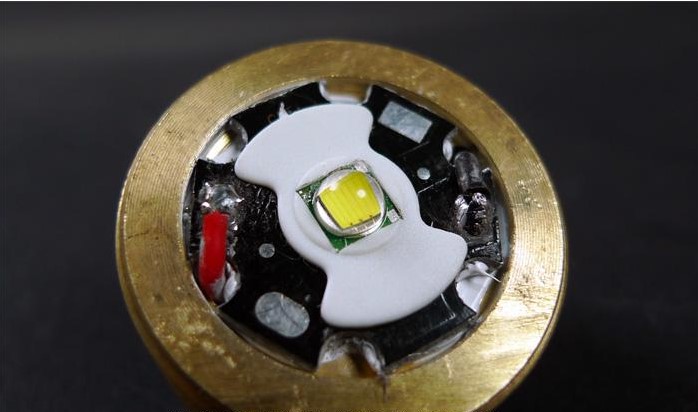

下图为垫片效果图

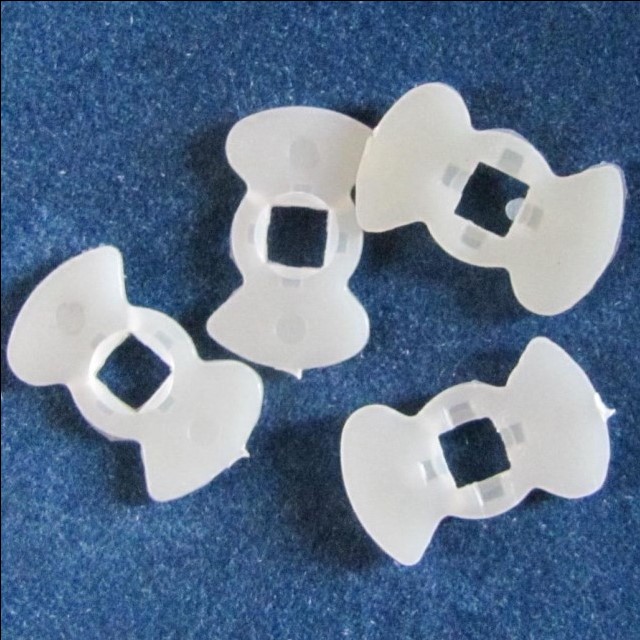

下图为3535*5 XP系列3535LED垫片 外径灯杯口直径5MM（XPG -R2 R5;XPL-V5 V6;XPL HI V2 V3等等）
XP系列XT系列适用：5mm光杯小孔，3.5*3.5mm方孔，垫片平台0.8mm总高1.3mm

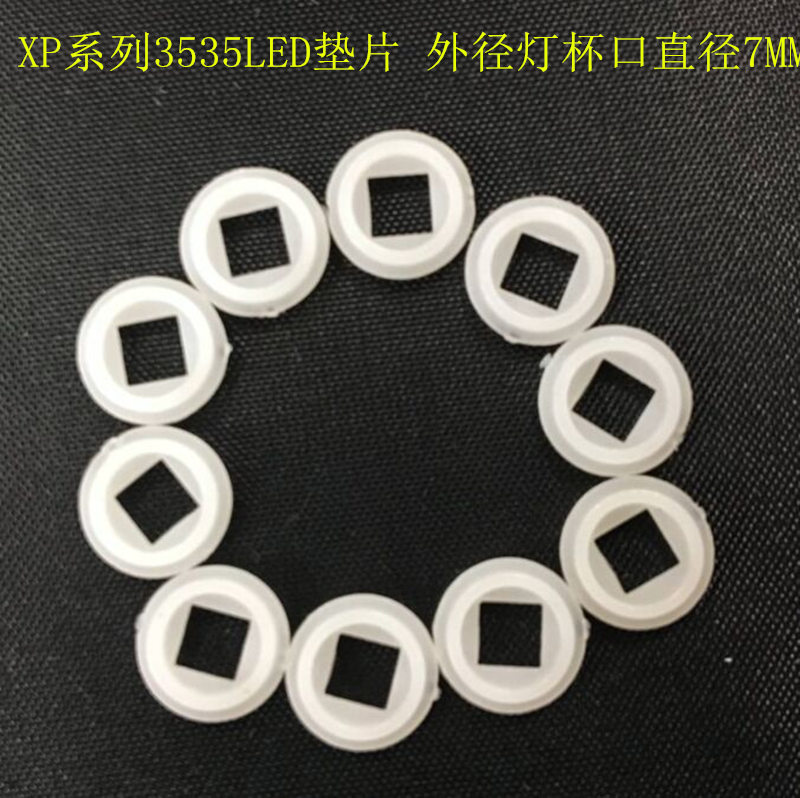

下图为3535*7 XP系列3535LED垫片 外径灯杯口直径7MM
绝缘片特性：精选进口PET材料，耐高温，实测加热120-150度不变形，不收缩，强度高，弹性好，表面光滑美观。
绝缘片作用：
1、绝缘作用，确保CREE LED和铝灯杯或镀铝灯杯之间的绝缘，能在灯杯压紧LED时，起到绝缘作用，防止由灯杯和CREE LED铝基板上面两边的导电电极接触引发的短路（灯珠焊点必须低于绝缘定位片的高度）。
2、定位作用，尺寸精度高，使得标准光杯迅速卡到灯珠的焦点位置，光圈良好，大大降低了调整光杯焦点的时间，大幅提高工作效率。
3、固定作用，光杯卡进绝缘定位片，既可以将灯珠牢牢固定在灯座上，增加导热系数；又可以固定光杯，再怎么颠簸光杯不会乱偏移，防止刮伤灯珠球面和短路。
4、保护作用，旋转灯头，或者拧紧灯头时，由于绝缘片光洁度高，表面光滑，杜绝了灯杯对LED铝基板的刮花。
5、装饰作用，使整个灯头表面光洁，美观
